Расчет токов коротких замыканий

Блок ТКЗ проводит одиночные и циклические расчеты однократных и распределенных по длине ЛЭП КЗ различных типов (1, 2, 3-фазные, КЗ на землю). Возможен автоматический расчет КЗ в нескольких заданных точках. После проведения расчета доступны для анализа токи и напряжения в узлах и ветвях по фазам А, В, С, а также прямой, обратной и нулевой последовательностям.

В расчетах применяется метод симметричных составляющих. В модели электроэнергетической системы (ЭЭС), используемой для расчета ТКЗ, участвуют синхронные машины и асинхронные двигатели своими переходными и сверхпереходными сопротивлениями и ЭДС.

При расчете несимметричных ТКЗ учитываются группы соединения обмоток трансформаторов. ЛЭП представляются П-образной схемой замещения. Если рассматривается короткое замыкание на линии, то линия моделируется в виде двух П-образных участков, параметры которых определяются программой.
Для проведения расчета ТКЗ может использоваться предшествующий УР, на основе которого определяются расчетные модули и фазы ЭДС генераторов и двигателей.

ТКЗ

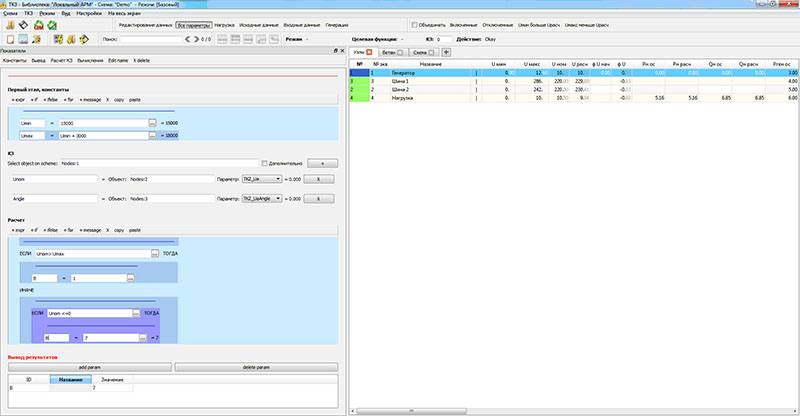

Интерфейс блока ТКЗ выполнен на единой информационной модели АНАРЭС. Таким образом,  используются те же основные данные по схеме, что и для задачи расчета установившегося режима. Место КЗ в задание на расчет вводится интерактивно со схемы. После того как все точки КЗ необходимые для расчета выбраны, пользователь запускает расчет и программа выводит посчитанные значения как в табличном виде, так и на схеме. При этом формируется отчет, который может быть распечатан.
